1．3對(duì)不同形狀的產(chǎn)品清洗時(shí)間、加熱溫度進(jìn)行摸索

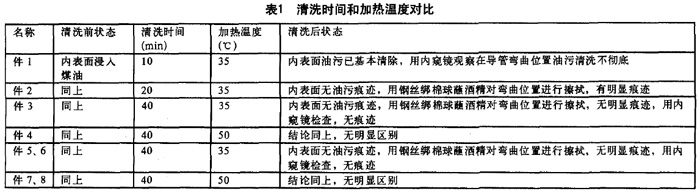

選取導(dǎo)管等不同材料及不同腔道試件，將其做好標(biāo)識(shí)，詳細(xì)記錄清潔前產(chǎn)品狀態(tài)。結(jié)合傳統(tǒng)清洗方式及試件狀態(tài)給定清洗溫度及時(shí)間范圍，在范圍內(nèi)對(duì)清洗溫度及時(shí)間進(jìn)行調(diào)整，對(duì)比試驗(yàn)結(jié)果，摸索規(guī)律，并固化產(chǎn)品參數(shù)，選取某型號(hào)導(dǎo)管8件，材料為1Cr18Ni9Ti，管徑為φ6．分別標(biāo)識(shí)為件1到件8。對(duì)上述8件產(chǎn)品進(jìn)行清洗時(shí)間及加熱溫度調(diào)整，對(duì)比結(jié)果如表1所示。

由此得出結(jié)論：對(duì)于導(dǎo)管類產(chǎn)品，根據(jù)情況，溫度在35℃，時(shí)間在40min范圍內(nèi)調(diào)整。選取石墨材料組件2件，結(jié)合傳統(tǒng)清洗石墨表面的經(jīng)驗(yàn)，使用超聲波進(jìn)行清洗。選擇清洗時(shí)間分別為30min和20min，對(duì)比后得出結(jié)論：對(duì)于石墨材料的表面清洗，可根據(jù)情況溫度在20℃，時(shí)間在30min左右調(diào)整。選取彈簧8件，材料為碳素鋼絲，分別標(biāo)識(shí)為件1至件8全部為油封狀態(tài)，對(duì)8件產(chǎn)品進(jìn)行清洗時(shí)間與加熱溫度調(diào)整，對(duì)比后發(fā)現(xiàn)：對(duì)于彈簧類產(chǎn)品，可根據(jù)情況溫度在35℃，時(shí)間在30 min調(diào)整。
