系統控制芯片采用dsPIC33 系列單片機，即作為高頻脈沖的信號源，又作為系統主控制器。選用微控觸摸屏做人機交互界面，單片機與觸摸屏之間采用串口通訊。

控制流程

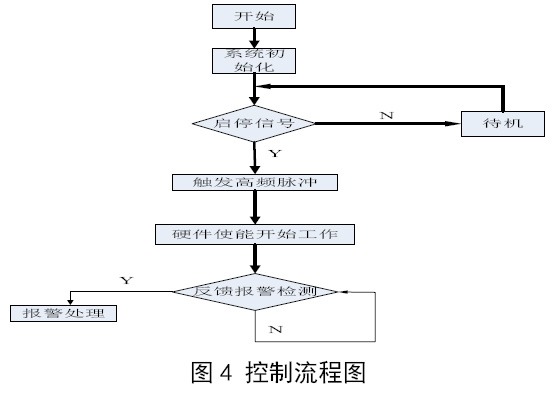

整個控制過程用c 語言作為編程語言實現，控制流程圖如圖4 所示。

系統調試

在確保電器元件安裝正確的前提下進行無負載調試，首先檢測高頻脈沖信號是否為兩路互補的矩形方波，調整頻率誤差。然后檢測IGBT 驅動電路的波形，調整電路元器件至波形合適。由于系統將IGBT 作為功率開關器件，在調試過程中要嚴格控制驅動脈沖波形的死區，以免IGBT 對管直通，燒壞元器件。最后連接換能器負載進行帶載調試，以達到最佳超聲效果。

結語

為了使系統功能完善，控制電路中設計了軟啟動、死區調節、頻率調節、限流保護、過流保護以及過熱保護等功能電路，保障系統長時間工作的穩定性和可靠性。經過多次系統試驗與調整，并經過長時間考核，系統工作穩定，能夠滿足設備需求。目前已有百余臺超聲波系統在濕法清洗設備中投入使用并取得良好的工藝效果。
